Современные лазерные профилометры: точный контроль геометрии строительных конструкций

Введение

В строительной отрасли точность геометрии конструкций напрямую влияет на безопасность, долговечность и эксплуатационные характеристики зданий и сооружений. Лазерные профилометры в последние годы становятся одним из ключевых инструментов для оперативного и высокоточного контроля геометрических параметров — от плоскостности стен и перекрытий до проверки геометрии несущих балок, колонн и инженерных сетей.

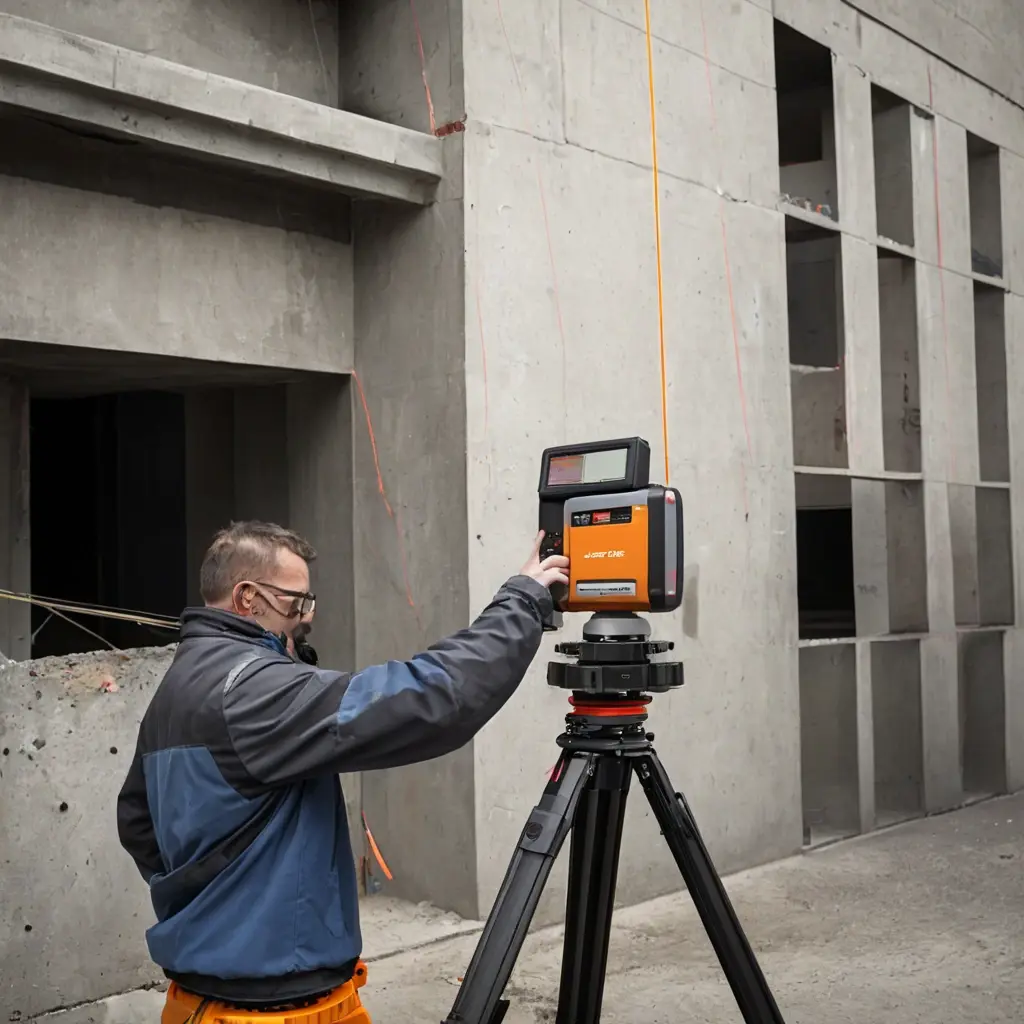

Что такое лазерный профилометр?

Лазерный профилометр — это измерительный прибор, использующий лазерный луч для сканирования поверхности и создания профиля с высокой разрешающей способностью. В отличие от традиционных методов (рулетка, нивелир, теодолит), профилометры фиксируют непрерывные координаты поверхности, позволяя получить цифровую модель отклонений и сразу оценить соответствие проектным допускам.

Основные компоненты и принципы работы

• Источник лазерного излучения (лазерная диодная система).
• Оптическая система для формирования линии или точки.
• Датчик (линейная матрица, CMOS/CCD) для регистрации отражённого сигнала.
• Обрабатывающая электроника и программное обеспечение для построения профиля и анализа.

Принцип работы прост: лазер формирует линию или ряд точек, которые сканируют поверхность. Отражённый свет фиксируется датчиком, затем по времени прихода и угловому положению рассчитывается профиль поверхности. Результатом является набор координат X, Y, Z с высокой частотой дискретизации.

Ключевые параметры профилометров

При выборе оборудования на строительный объект важно учитывать ряд технических характеристик:

• Разрешение по вертикали и горизонтали — определяет минимальную величину фиксируемого отклонения.
• Точность (ошибка измерения) — обычно указывается в миллиметрах или микрометрах в зависимости от класса прибора.
• Дальность сканирования — важна при контроле больших поверхностей и на высоте.
• Скорость сканирования — влияет на скорость инспекции.
• Устойчивость к внешним условиям — пыле- и влагозащита, диапазон рабочих температур.

Типичные значения (ориентиp)

Применение в строительстве

Лазерные профилометры находят применение на всех стадиях строительства и в последующей эксплуатации:

Проектирование и монтаж

• Контроль плоскостности плит перекрытий при монтаже.
• Проверка геометрии и вертикальности колонн и стен.
• Привязка фасадных элементов и оконных блоков по профилю.
• Измерение зазоров и стыков при сборке металлоконструкций.

Приёмка работ и контроль качества

• Формирование отчётов соответствия требованиям СНиП и проектной документации.
• Быстрая оценка отклонений и принятие решений о доработке.

Диагностика и мониторинг состояния

• Мониторинг деформаций мостовых и транспортных сооружений.
• Отслеживание просадки фундаментов и перекосов конструкций.
• Регулярные инспекции для профилактического обслуживания.

Примеры использования — кейсы

Ниже приведены несколько типичных примеров из практики, демонстрирующих выгоды применения профилометров.

Кейс 1: Монтаж перекрытий жилого комплекса

Задача: обеспечить плоскостность бетонных плит с допуском до 3 мм. Решение: применение стационарного лазерного профилометра при заливке и после демонтажа опалубки. Результат: доля плит, требующих доработки, снизилась с 18% до 4%, что сократило сроки отделочных работ и расходы на выравнивание.

Кейс 2: Контроль фасадных панелей крупного торгового центра

Задача: точная установка панелей с минимальными стыками. Решение: мобильный профилометр с дальностью до 30 м. Результат: точность установки повысилась, количество переделок — уменьшилось на 60%.

Кейс 3: Мониторинг моста

Задача: регулярный контроль деформаций пролётного строения. Решение: стационарная система профилирования, работающая в автоматическом режиме. Результат: обнаружение накопленных смещений на ранней стадии, что позволило провести плановый ремонт и избежать аварийных ситуаций.

Преимущества и ограничения

Преимущества

• Высокая скорость и объём данных — позволяет быстро профилировать большие площади.
• Точность и повторяемость измерений — снижение человеческого фактора.
• Возможность интеграции с BIM и системами управления качеством.
• Автоматическое формирование отчётов и цветных карт отклонений.

Ограничения

• Чувствительность к условиям освещения и отражающим поверхностям — требуется корректная калибровка.
• Пороговая стоимость оборудования и обучения персонала.
• Ограниченная дальность у дешёвых моделей.
• Необходимость обработки больших массивов данных и навыков их интерпретации.

Экономический эффект и статистика

Использование лазерных профилометров показывает ощутимую экономию при массовом строительстве и крупных проектах. По отраслевым оценкам:

• Снижение стоимости исправлений на этапе отделочных работ — до 50%.
• Ускорение приемо-сдаточных работ — сокращение времени на 20–40% за счёт оперативного получения данных.
• Уменьшение числа дефектов, выявляемых после сдачи объекта — до 60% в проектах с регулярным профилированием.

Важно понимать, что при грамотном внедрении окупаемость оборудования может наступать уже в течение одного-двух крупных объектов. В массовом строительстве и инфраструктурных проектах экономический эффект ещё заметнее за счёт повторного использования систем и автоматизации сбора данных.

Выбор и внедрение: практические рекомендации

При внедрении лазерного профилометра на стройплощадке рекомендуется придерживаться следующих шагов:

1. Оценить потребности: тип проверяемых поверхностей, требуемая точность, рабочие условия.
2. Подобрать класс прибора: мобильный для оперативных проверок, стационарный для мониторинга и высокой точности.
3. Произвести тестовую съёмку на контрольном участке до покупки или аренды оборудования.
4. Интегрировать ПО с системами качества и BIM для автоматической синхронизации данных.
5. Провести обучение персонала и разработать шаблоны отчётов под требования норм и заказчика.
6. Установить регулярные процедуры калибровки и обслуживания.

Чек-лист при выборе оборудования

• Требуемая точность и разрешение.
• Максимальная и эффективная дальность сканирования.
• Скорость получения данных и их обработка в ПО.
• Защита от пыли/влаги и температурный диапазон.
• Совместимость с другими системами (BIM, CAD).
• Наличие сервисной поддержки и обучения от производителя.

Будущее технологий

Технологии лазерного профилирования продолжают развиваться: увеличивается скорость и точность, снижаются габариты и стоимость систем. Комбинация с беспилотными платформами (дроны), мобильными роботами и облачными аналитическими сервисами делает возможным автоматизированный мониторинг больших строительных комплексов в реальном времени.

• Интеграция с искусственным интеллектом для автоматического распознавания дефектов и прогнозирования деформаций.
• Совместное использование с фотограмметрией и LiDAR для создания полноценных трёхмерных моделей объектов.
• Разработка стандартизованных протоколов обмена данными между устройствами и системами управления строительством.

Практический совет автора

«Опыт показывает, что внедрение лазерных профилометров приносит наибольшую выгоду в проектах, где контроль геометрии критичен и выполняется регулярно — при этом важно не только купить прибор, но и внедрить процедуру измерений, обработку данных и обучение персонала.»

Типичные ошибки при внедрении

• Покупка самой дешёвой модели без учёта реальных рабочих условий.
• Отсутствие процедур калибровки и проверки результатов эталоном.
• Недостаточная подготовка и обучение операторов.
• Игнорирование интеграции данных в рабочие процессы и отчётность.

Заключение

Лазерные профилометры представляют собой мощный инструмент для контроля геометрии строительных конструкций. Они обеспечивают скорость, точность и возможность создания цифровых отчётов, что повышает качество строительства и снижает затраты на исправления. Внедрение таких систем особенно эффективно при массовом строительстве, монтаже фасадов, контроле мостов и других инфраструктурных объектах. Однако успех зависит не только от выбора технически совершенного прибора, но и от правильной организации процессов измерения, обработки данных и подготовки персонала.

Подведя итог: лазерные профилометры уже сегодня становятся стандартом современного контроля качества в строительстве, а их дальнейшее развитие и интеграция в цифровые платформы обещают ещё большие выгоды для отрасли.
